Как выбрать запорную арматуру для трубопровода? Полное руководство

Выбор запорной арматуры — это не просто техническая формальность, а фундаментальное решение, от которого зависит надежность, безопасность и долговечность всей трубопроводной системы.

Ошибка на этом этапе может привести к дорогостоящим авариям, протечкам и внеплановым ремонтам. В этом руководстве мы разберем ключевые аспекты выбора, чтобы вы могли принять взвешенное решение и избежать типичных ошибок. Если перед вами стоит задача купить запорную арматуру для промышленного объекта или частного дома, начните с понимания условий эксплуатации.

Трубопроводная арматура — это «кровеносная система» любого здания или производства. От ее качества зависит не только возможность перекрыть поток, но и управление давлением, защита от обратного тока и гидроударов. В этой статье мы подробно разберем все типы устройств, материалы изготовления и критерии выбора, чтобы вы могли стать экспертом в этом вопросе.

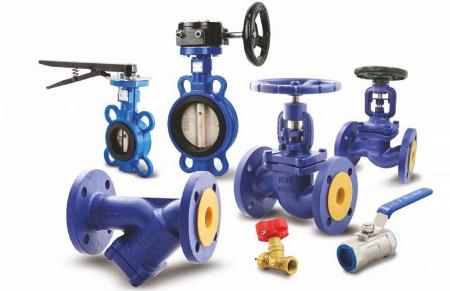

Основные виды запорной арматуры: что выбрать?

Современный рынок предлагает широкий спектр устройств, каждое из которых предназначено для конкретных задач. Рассмотрим основные категории.

• Задвижки: Используются для полного перекрытия потока в системах с большим диаметром труб. Они обеспечивают минимальное гидравлическое сопротивление в открытом положении, но не предназначены для регулирования. Бывают параллельные, клиновые, с выдвижным и невыдвижным шпинделем.

• Краны шаровые: Самый популярный тип для бытовых и промышленных систем. Обеспечивают быстрое перекрытие (поворотом рукоятки на 90°) и высокую герметичность. Шаровые краны бывают полнопроходные (сопоставимы с диаметром трубы) и редуцированные (суженное отверстие). Для агрессивных сред используются краны с футеровкой.

• Вентили (клапаны запорные): Предназначены для регулирования и полного перекрытия потока. В отличие от задвижек, они создают большее гидравлическое сопротивление, но позволяют более плавно изменять расход. Важный элемент — уплотнительное кольцо (седло), от материала которого зависит ресурс работы.

• Обратные клапаны: Защищают оборудование и трубопровод от обратного тока среды. Это критически важно для насосных станций, систем водоснабжения и отопления. Если вам необходимо купить обратный клапан https://www.bereg.by/catalog/zapornaya_armatura_i_privody/klapany/, обратите внимание на его тип: поворотный (захлопка), подъемный, пружинный или двустворчатый. Выбор зависит от рабочего давления и типа среды.

• Затворы дисковые (поворотные): Компактное решение для систем большого диаметра. Диск поворачивается вокруг своей оси, перекрывая поток. Отличаются малым весом и простотой монтажа. Используются как в запорных, так и в регулирующих системах.

Критерии выбора: на что обратить внимание?

Выбор конкретного устройства зависит от нескольких ключевых параметров.

1. Рабочая среда: Вода, пар, газ, нефтепродукты, агрессивные химические вещества. Для каждой среды требуются определенные материалы корпуса и уплотнений. Например, для питьевой воды — латунь или нержавейка, для агрессивных сред — фторопласт или сталь.

2. Рабочее давление (PN) и температура (T): Обязательно проверяйте соответствие номинальных параметров арматуры условиям вашей системы. Для систем отопления (до 6-10 бар и 95°C) подходят латунные шаровые краны, для пара высокого давления — стальная арматура класса PN25 и выше.

3. Диаметр условного прохода (DN): Должен соответствовать диаметру трубопровода. Использование арматуры меньшего диаметра создает излишнее сопротивление и снижает пропускную способность.

4. Тип присоединения: Резьбовое (для малых диаметров), фланцевое (для средних и больших), сварное (для стальных трубопроводов). Выбор зависит от материала труб и условий монтажа.

5. Материал корпуса: Чугун (для воды и газа в системах низкого давления), сталь (углеродистая для общих сред, нержавеющая для агрессивных), латунь (для бытовых систем), бронза, титан, полимеры (для химической промышленности).

Материалы уплотнений: ключ к долговечности

Уплотнительные элементы (седла, манжеты, сальники) определяют герметичность и ресурс арматуры.

• PTFE (фторопласт, тефлон): Химически инертен, выдерживает высокие температуры (до 200°C), но подвержен ползучести.

• Эластомеры (EPDM, NBR, Viton): Обеспечивают эластичность и герметичность при низких давлениях. EPDM подходит для воды и пара, NBR — для масел, Viton — для агрессивных сред.

• Металл: Используется в арматуре для высоких давлений и температур (например, в паровых задвижках).

• Графит: Применяется в сальниковых уплотнениях для высокотемпературных сред.

Заключение

Выбор запорной арматуры — это ответственная задача, требующая учета множества факторов: от типа среды до условий монтажа. Надежность системы напрямую зависит от правильного подбора каждого элемента. Не экономьте на качестве: дешевая арматура может выйти из строя в самый неподходящий момент, что приведет к гораздо большим затратам на ремонт. Рекомендуем обратиться к профессиональным инженерам для точного расчета и подбора арматуры под ваши конкретные условия. Только так вы сможете гарантировать безопасность и долговечность вашего трубопровода.
